| Punti chiave sul quadro elettrico domestico |
|---|
| Il quadro elettrico gestisce distribuzione energia, sicurezza e continuità del servizio in tutta la casa. |
| Uno schema elettrico chiaro riduce tempi di intervento e previene errori di cablaggio. |
| Interruttore generale, differenziali, magnetotermici e SPD sono componenti elettrici imprescindibili. |
| Dimensionamento corretto: sezioni cavi, correnti nominali e selettività delle protezioni. |
| Protezione elettrica efficace: differenziali ≤ 30 mA e protezioni da sovratensioni. |
| Posizionamento a norma CEI 64-8 e documentazione DM 37/08 sempre disponibile. |
| Prevedere futuri carichi: climatizzazione, induzione, fotovoltaico, ricarica EV e domotica. |
| Manutenzione periodica, etichettatura circuiti e verifiche funzionali programmate. |
Nel panorama domestico moderno, il quadro elettrico non è solo una scatola di interruttori: è l’hub che coordina flussi, sicurezza e comfort. La domotica, l’induzione e i caricatori rapidi hanno elevato la soglia di attenzione richiesta. Di conseguenza, un schema elettrico ben progettato diventa la mappa che guida ogni scelta tecnica, semplificando controlli e ampliamenti.
La crescita dei dispositivi elettronici in casa impone criteri di protezione elettrica avanzati. Inoltre, servizi come pompe di calore e fotovoltaico spingono a ripensare la distribuzione energia e il cablaggio. In questa prospettiva, le norme CEI e il DM 37/08 non sono burocrazia: rappresentano pratiche di resilienza. Chi comprende struttura e componenti elettrici del quadro costruisce impianti affidabili, scalabili e a prova di errore.
Sommaire

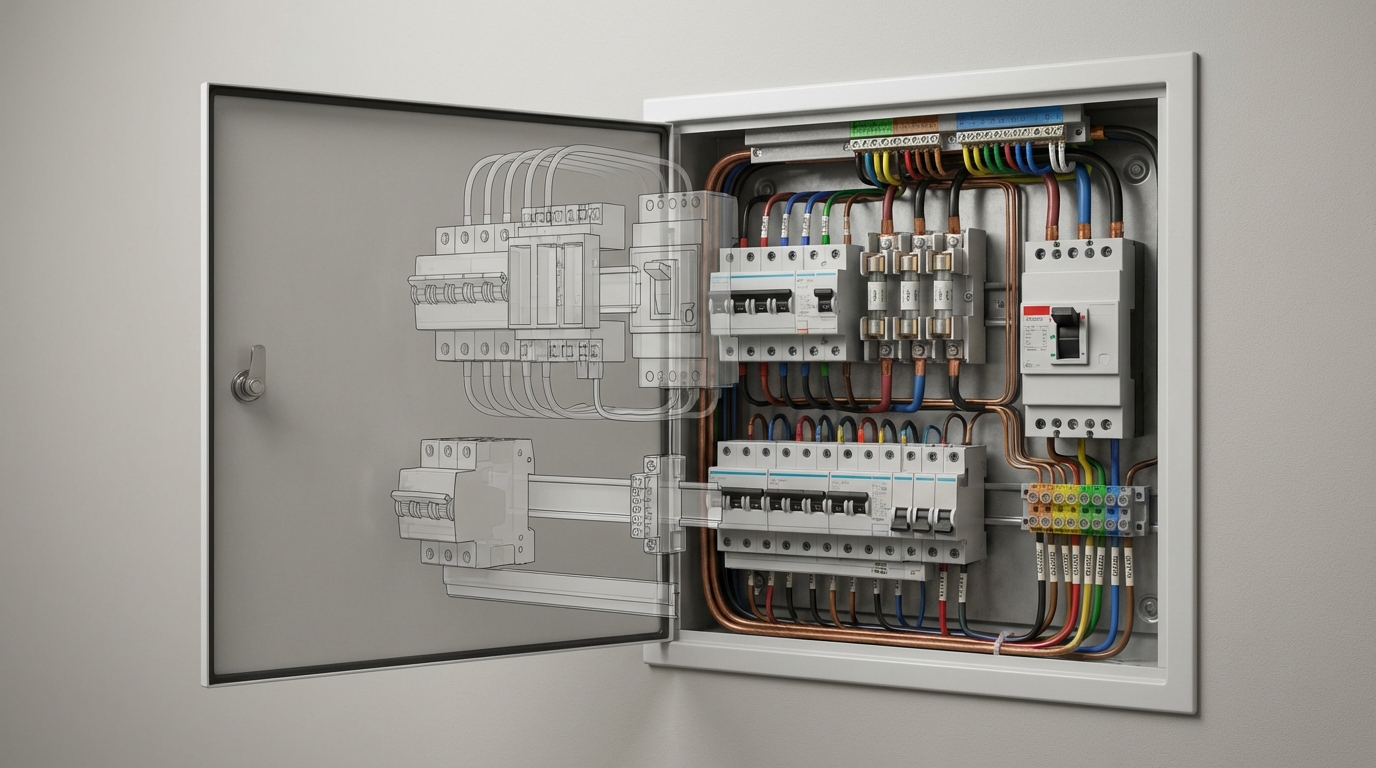

Quadro elettrico di casa: schema e logica di funzionamento
Immaginare il quadro come un direttore d’orchestra aiuta a capirne la centralità. L’energia arriva dal contatore e, passando dall’interruttore generale, si dirama in circuiti dedicati. Così, luci, prese e utenze speciali restano ordinate, tracciabili e protette.
Un schema elettrico domestico serio nasce con la mappatura dei carichi. Pertanto, si definiscono linee per illuminazione, prese generali e apparecchi energivori. Etichette chiare e simboli standard riducono errori e tempi di diagnosi.
Dal contatore ai circuiti: il percorso dell’energia
La sequenza tipica comprende interruttore generale, differenziale principale e rami protetti da magnetotermici. Inoltre, gli SPD a valle proteggono gli apparecchi da picchi di tensione. Una ripartizione equilibrata evita scatti a catena e blackout totali.
Nel caso della famiglia Rinaldi, il passaggio a piano a induzione, climatizzazione e smart working ha imposto un aggiornamento del quadro. Con l’aggiunta di SPD di tipo 2 e la suddivisione dei circuiti cucina, l’affidabilità è cresciuta e i distacchi sono spariti.
Perché lo schema è un “salvagente” operativo
Durante un guasto, lo schema guida l’intervento. Si isola il circuito difettoso, si verifica la taratura delle protezioni e si ripristina il resto dell’impianto elettrico. In pratica, si riduce il disagio e si evita la caccia al tesoro tra cavi.
Per approfondire standard, norme e responsabilità, risulta utile consultare risorse su norme energia e leggi aggiornate. Il quadro diventa così un’infrastruttura viva, sempre allineata a requisiti tecnici e sicurezza.
Messaggio chiave: uno schema chiaro è un moltiplicatore di sicurezza e velocità di intervento.
Componenti elettrici essenziali: interruttori, differenziali, SPD e fusibili
Gli componenti elettrici definiscono il carattere del quadro. Ognuno ha un ruolo preciso e complementare. Inoltre, la scelta corretta garantisce selettività e protezione dell’utente.
L’interruttore generale consente l’isolamento immediato. A seguire, i differenziali da 30 mA proteggono le persone da dispersioni pericolose. In ambienti umidi si preferiscono dispositivi ad alta sensibilità.
Magnetotermici, selettività e affidabilità dei circuiti
I magnetotermici proteggono da sovraccarico e cortocircuito. La curva di intervento va tarata sul tipo di carico. Per esempio, motori e compressori richiedono curve adeguate agli spunti.
La selettività si ottiene scaglionando soglie e tempi di intervento. Così, un guasto su un circuito prese non oscura l’intera casa. Questa logica evita disservizi e semplifica la manutenzione.
SPD contro sovratensioni e fusibile: quando serve ancora
Gli SPD di tipo 1 e 2 riducono i rischi legati a fulminazioni e disturbi di rete. Con dispositivi elettronici sempre più diffusi, la protezione elettrica da sovratensioni non è più opzionale. Un investimento minimo preserva migliaia di euro in apparecchiature.
Il fusibile resta presente in alcuni contesti o come protezione di back-up. Tuttavia, i magnetotermici hanno reso il ripristino più rapido e pulito. In quadri storici, la sostituzione dei portafusibili migliora sicurezza e praticità.
Connessioni, prese e segnalazioni
Connessioni robuste riducono cadute di tensione e surriscaldamenti. Inoltre, morsetti numerati e barre di distribuzione ordinano il cablaggio. Etichette e spie di stato aiutano il controllo visivo.
Per scegliere accessori compatibili e sicuri, vale la pena confrontare tipologie di prese e spine elettriche. Un piccolo dettaglio spesso evita falsi contatti e surriscaldamenti.
Messaggio chiave: il mix giusto di dispositivi trasforma il quadro da semplice contenitore a piattaforma resiliente.
Dimensionamento, cablaggio e distribuzione energia: metodo pratico
Il dimensionamento parte da un inventario puntuale dei carichi. Successivamente, si definiscono priorità e margini di crescita. Questo approccio riduce errori e previene gli scatti incontrollati.
Con 3 kW contrattuali si usano valori intorno a 16 A; con 6 kW si sale a 32 A. Inoltre, si dedicano linee esclusive ad apparecchi ad alto assorbimento. Così si evita di stressare circuiti generici.
Sezioni cavi, correnti e ripartizione dei circuiti
Regole pratiche: illuminazione a 10 A con cavi da 1,5 mm²; prese a 16 A con 2,5 mm². Forni, piani a induzione, lavatrici e clima meritano linee dedicate. Pertanto, si semplifica la diagnosi e si diminuisce la probabilità di surriscaldamenti.
La selettività tra differenziali si ottiene usando soglie diverse o versioni ritardate. In questo modo, un guasto circoscritto non spegne tutto. È una strategia di continuità operativa.
Checklist operativa per un quadro scalabile
- Mappare carichi attuali e futuri, compresa ricarica EV e domotica.
- Stimare picchi simultanei e definire il margine del 25% sui moduli.
- Separare luci, prese e utenze speciali con etichettatura chiara.
- Prevedere SPD e protezioni dedicate alle aree sensibili.
- Validare selettività tra generale, differenziali e magnetotermici.
Per stimare assorbimenti e profili di utilizzo, risulta utile un calcolo del consumo di energia. Inoltre, comprendere la differenza tra consumo e potenza evita dimensionamenti errati.
Un approfondimento video sulla pratica di cablaggio, selettività e prove funzionali aiuta a fissare i passaggi chiave.
Messaggio chiave: metodo e misure realistiche producono quadri stabili, espandibili e facili da mantenere.
Lettura dello schema elettrico e posizionamento a norma CEI 64-8
Interpretare lo schema significa “seguire il fiume” dall’ingresso al ramo guasto. Lavorare con simboli standard e codici colore riduce ogni ambiguità. Marrone/nero per fase, blu per neutro, giallo-verde per terra.
Ogni circuito deve riportare nome, corrente nominale e dispositivo associato. Inoltre, schemi aggiornati e conservati vicino al quadro accelerano qualunque intervento. È un’abitudine che paga al primo imprevisto.
Posizionamento, altezze e spazi di manovra
Il quadro va installato in posizione accessibile, preferibilmente vicino all’ingresso. Sono da evitare bagni e locali umidi. L’altezza raccomandata resta tra 1,10 e 2 metri.
Lo spazio libero frontale e laterale facilita manovre e manutenzioni. Inoltre, una buona illuminazione locale e la ventilazione riducono stress termico sui dispositivi. Questi accorgimenti proteggono la vita utile dell’impianto elettrico.
Documentazione e adempimenti
La conformità richiede schema unifilare aggiornato, dichiarazioni e certificazioni. Per riferimenti normativi e aggiornamenti, si può consultare la sezione su normativa e leggi dell’energia. Questi documenti tutelano anche in caso di perizie o sinistri.
Nei condomìni, la differenza tra quadro generale e domestico è netta. Carichi come ascensori e scale impongono dispositivi di taglia maggiore e criteri di priorità. Pertanto, progettazione e verifiche vanno affidate a tecnici esperti.
Per segnalazioni e emergenze relative alla fornitura, risulta utile avere a portata il numero verde del servizio elettrico. In parallelo, la scelta degli operatori energia e garanzie influisce su tempi e qualità dell’assistenza.
Messaggio chiave: uno schema leggibile e un posizionamento a norma sono la base per interventi rapidi e sicuri.
Manutenzione, protezione elettrica evoluta e upgrade: fotovoltaico, EV e smart home
La manutenzione ordinaria prevede test periodici dei differenziali e serraggio dei morsetti. Inoltre, la verifica degli SPD assicura protezione contro i picchi. Una pianificazione semestrale riduce guasti improvvisi.
Le app per luce e gas aiutano a monitorare consumi e storici. Per un controllo efficace, conviene valutare le migliori app per luce e gas e abbinarle a misuratori smart. Si ottengono grafici utili al bilanciamento dei carichi.
Integrazione con fotovoltaico e ricarica elettrica
Con il fotovoltaico si aggiungono protezioni lato DC e coordinamento con gli SPD lato AC. La ricarica delle auto richiede linee dedicate e differenziali idonei. Inoltre, la potenza contrattuale va tarata sui cicli di ricarica effettivi.
Una guida comparativa su auto elettriche e metano/GPL aiuta a pianificare profili di rifornimento e impatto sul quadro. Così, la distribuzione energia resta equilibrata anche con wallbox domestiche.
Continuità operativa per la casa connessa
La smart home dipende anche dalla rete. In caso di problemi, una procedura rapida di ripristino della connessione internet riduce i disservizi dei sistemi di monitoraggio. Pertanto, il quadro con metering integrato produce dati affidabili e sempre disponibili.
Nei condomìni smart, la manutenzione predittiva segnala derive termiche o assorbimenti anomali. In questo modo, si interviene prima del guasto. È un salto di qualità nella gestione.
Un approfondimento video su SPD, differenziali e criteri di aggiornamento aiuta a pianificare upgrade mirati e conformi.
Per la gestione quotidiana, molte famiglie monitorano costi con strumenti di analisi del consumo e confrontano offerte con gli operatori energia. Queste scelte ottimizzano bollette e riducono picchi.
Messaggio chiave: manutenzione programmata e upgrade mirati proteggono l’investimento e migliorano il comfort.
Quali sono i componenti minimi di un quadro elettrico a norma?
Interruttore generale, differenziale ≤ 30 mA, magnetotermici per ciascun circuito e protezioni da sovratensioni. Etichette leggibili e schema aggiornato completano la dotazione.
Come si dimensionano le linee per luci e prese in casa?
In ambito domestico si usano 1,5 mm² a 10 A per le luci e 2,5 mm² a 16 A per le prese. Utenze energivore richiedono linee dedicate, con correnti e sezioni maggiorate e differenziali appropriati.
Quando installare gli SPD nel quadro?
Sempre quando sono presenti apparecchiature elettroniche sensibili, fotovoltaico o aree esposte a fulminazioni. Gli SPD di tipo 2 sono lo standard domestico, coordinati con le altre protezioni.
Dove posizionare il quadro elettrico in un appartamento?
In zona accessibile, preferibilmente vicino all’ingresso, a 1,10–2 m da terra, con spazio libero per le manovre. Da evitare locali umidi e aree con tubazioni di gas.
Quali verifiche periodiche conviene programmare?
Prova dei differenziali, serraggio dei morsetti, controllo termico degli interruttori, test degli SPD e aggiornamento della documentazione impiantistica. La cadenza semestrale è un buon riferimento.
